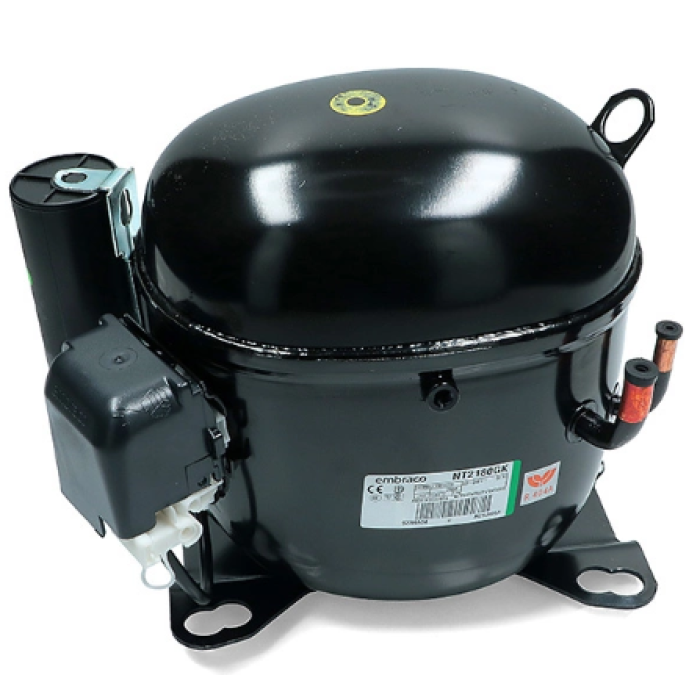

Compresor frigorific NT6217GK Embraco

1. Aplicație și Date Generale

• Producător: Embraco

• Model / Cod ingineresc: NT6217GK (922AN04)

• Tip tehnologie: Hermetic alternativ cu piston (On/Off)

• Destinație comercială (Putere estimată): Aprox. 3/4 HP (Cai Putere).

• Tip aplicație: MBP (Medium Back Pressure) – optimizat pentru temperaturi medii de evaporare.

• Interval temperatură de evaporare: -20 °C până la +10 °C.

• Agent frigorific: R-404A (și compatibil R-507).

• Tip de răcire: Fan cooled (necesită răcire forțată cu ventilator pentru a menține motorul în parametri stabili).

2. Date Electrice (Configurație CSR)

Spre deosebire de modelele mai simple, NT6217GK folosește o schemă electrică mai complexă și mai eficientă pentru pornire și rulare:

• Alimentare: 200-240 V / 50 Hz (monofazat).

• Tip motor: CSR (Capacitor Start - Run) – folosește atât un condensator de pornire (pentru cuplu inițial mare), cât și un condensator de rulare permanent (pentru o eficiență electrică superioară în timpul funcționării).

• Cuplu de pornire: HST (High Starting Torque) – cuplu de pornire ridicat, controlat prin releu de tensiune, perfect pentru sisteme cu ventil de expansiune termostatic (TEV).

• Curent la rotor blocat (LRA): 25.0 A.

• Componente de pornire incluse în fișă:

  • Condensator de pornire: 72-88 µF / 250V.

  • Condensator de rulare (permanent): 17.5 µF / 440V.

  • Releu de pornire: Tip electromecanic (Voltage Relay - 3ARR3B10AB3).

3. Date Mecanice

• Capacitate cilindrică (Displacement): 12.55 cm³ (oferă un volum de pompare generos pentru clasa sa).

• Dimensiuni interne: Alezaj de 31.75 mm / Cursă de 15.87 mm.

• Greutate (cu ulei inclus): 17.0 kg (un compresor masiv, stabil).

• Tip de ulei: Ester (POE) cu vâscozitate ISO 22.

• Cantitate de ulei: 450 ml.

4. Capacități Frigorifice și Performanțe (EN12900 MBP la 50Hz)

Eficiența și puterea termică extrasă variază în funcție de punctul de funcționare (temperaturile de evaporare și condensare):

• La temperatura de evaporare de -10 °C (Condensare la +45 °C - Punct standard de control):

  • Capacitate frigorifică: 891 W (3039 Btu/h).

  • Consum electric: 516 W.

  • Curent absorbit: 2.62 A.

  • Eficiență (COP): 1.73 W/W.

• La temperaturi de evaporare ridicate (ex: +5 °C, condensare la +45 °C):

  • Capacitate frigorifică: crește până la 1713 W (5845 Btu/h).

  • Consum electric: 636 W.

  • Curent absorbit: 3.12 A.

5. Dimensiuni Racorduri (Conexiuni verticale din cupru direct)

• Racord Aspirație (Suction): Diametru de 9.6 mm (vertical).

• Racord Refulare (Discharge): Diametru de 6.42 mm (vertical).

• Racord de Proces / Service: Diametru de 9.6 mm (vertical).
