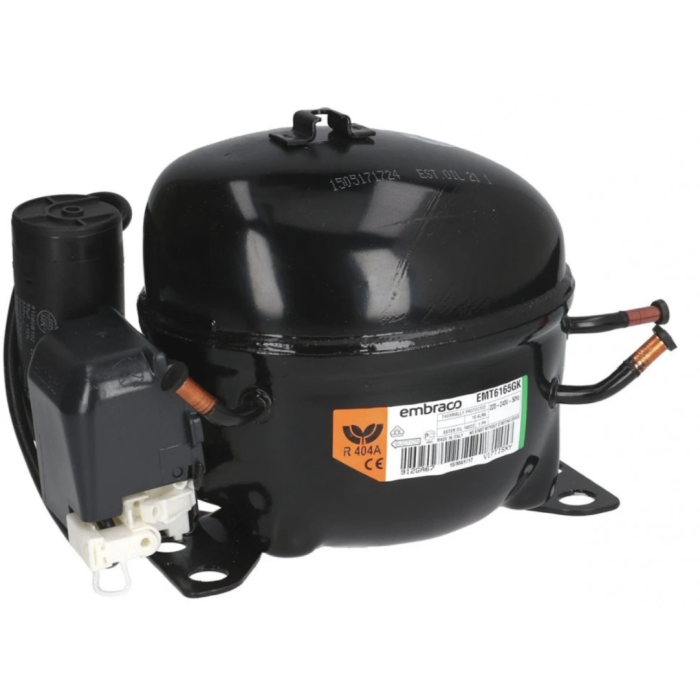

Compresor frigorific EMT6165GK Embraco

Embraco EMT6165GK este un compresor hermetic cu piston din gama compactă a producătorului, dezvoltat special pentru aplicații comerciale de temperatură medie și ridicată (MBP/HBP – Medium/High Back Pressure). Acesta utilizează agentul frigorific ecologic R-404A și oferă o capacitate frigorifică excelentă raportată la dimensiunile sale reduse, mulțumită unei capacități cilindrice de 5,96 cm³.

Compresorul este echipat cu un motor monofazat de tip CSIR (Capacitor Start - Induction Run) și oferă un cuplu mare de pornire (HST – High Starting Torque). Acest aspect îl face ideal pentru echipamentele frigorifice echipate cu valve de expansiune termostatice (TXV) sau tuburi capilare, garantând porniri sigure și rapide chiar și atunci când presiunile din sistem nu sunt complet egalizate.

Fișă Tehnică Detaliată

1. Date Generale și Electrice

• Model: EMT6165GK

• Cod ingineresc (BOM): 912DA61

• Tip compresor: Hermetic cu piston (Reciprocating)

• Tehnologie: ON/OFF (Viteză fixă)

• Aplicație: MBP/HBP (Temperaturi medii și ridicate: -20°C până la +10°C)

• Agent frigorific: R-404A

• Alimentare electrică: 220-240 V, 50 Hz, 1 fază

• Putere comercială: aprox. 1/4+ CP sau 1/3 CP

• Tip motor: CSIR (Capacitor Start - Induction Run)

• Cuplu de pornire: HST (High Starting Torque)

• Răcire compresor: Forțată, cu ventilator (Fan Cooling)

• Debit de aer necesar: 520 m³/h

• Dispozitiv de expansiune: Tub capilar sau Valvă de expansiune

• Rezistență înfășurare de pornire (la 25°C): 19,30 Ω

• Rezistență înfășurare de funcționare (la 25°C): 9,15 Ω

• Curent cu rotorul blocat (LRA): 11,5 A

2. Date Mecanice

• Capacitate cilindrică (Displacement): 5,96 cm³

• Tip de ulei: Ester (Polyolester)

• Vâscozitate ulei: ISO 22

• Cantitate de ulei: 180 ml

• Greutate netă: 7,8 kg

3. Componente Electrice și Conectori

• Condensator de pornire: 53-64 µF / 330 V

• Releu de pornire: MTRP-0029

• Protecție motor: Internă (T0060/G6)

• Înălțime compresor: 166 mm

• Conectori (Material & Dimensiuni):

  • Aspirație (Suction): Diametru interior 6,10 mm, înclinat la 42°, din cupru

  • Refulare (Discharge): Diametru interior 4,94 mm, formă dreaptă, din cupru

  • Proces (Service): Diametru interior 6,10 mm, înclinat la 42°, din cupru

Performanțe și Eficiență

Punct nominal (Standard EN12900 MBP - 50 Hz):

(Condiții de test: Evaporare -10°C, Condensare 45°C, Gaz de întoarcere 20°C, Fără subrăcire)

• Capacitate frigorifică: 383 W (sau 329 kcal/h)

• Consum de energie: 237 W

• Curent absorbit: 1,57 A

• Eficiență (COP): 1,62 W/W

• Debit de gaz: 10,59 kg/h

Punct nominal (Standard ASHRAE HBP32 - 50 Hz):

(Condiții de test: Evaporare +7,2°C, Condensare 54,4°C, Gaz de întoarcere 35°C, Lichid 46,1°C)

• Capacitate frigorifică: 741 W (echivalentul a 637 kcal/h sau 2528 Btu/h)

• Consum de energie: 324 W

• Curent absorbit: 1,87 A

• Eficiență (COP): 2,29 W/W

Curbe de performanță (Capacitate și consum conform standardului EN12900 MBP - 50 Hz):

1. La temperatura de condensare de 35°C (Condiții optime de funcționare)

• Temp. evaporare -20°C: Capacitate 281 W | Consum electric 184 W | Curent 1,39 A | Eficiență 1,53 W/W

• Temp. evaporare -10°C: Capacitate 458 W | Consum electric 213 W | Curent 1,49 A | Eficiență 2,15 W/W

• Temp. evaporare 0°C: Capacitate 683 W | Consum electric 238 W | Curent 1,58 A | Eficiență 2,87 W/W

• Temp. evaporare +10°C: Capacitate 956 W | Consum electric 259 W | Curent 1,65 A | Eficiență 3,69 W/W

2. La temperatura de condensare de 45°C (Condiții standard)

• Temp. evaporare -20°C: Capacitate 229 W | Consum electric 199 W | Curent 1,44 A | Eficiență 1,15 W/W

• Temp. evaporare -10°C: Capacitate 383 W | Consum electric 237 W | Curent 1,57 A | Eficiență 1,62 W/W

• Temp. evaporare 0°C: Capacitate 577 W | Consum electric 271 W | Curent 1,69 A | Eficiență 2,13 W/W

• Temp. evaporare +10°C: Capacitate 814 W | Consum electric 301 W | Curent 1,79 A | Eficiență 2,70 W/W

3. La temperatura de condensare de 55°C (Condiții calde / de vară)

• Temp. evaporare -15°C: Capacitate 235 W | Consum electric 234 W | Curent 1,56 A | Eficiență 1,00 W/W

• Temp. evaporare -10°C: Capacitate 306 W | Consum electric 258 W | Curent 1,65 A | Eficiență 1,19 W/W

• Temp. evaporare 0°C: Capacitate 471 W | Consum electric 303 W | Curent 1,80 A | Eficiență 1,55 W/W

• Temp. evaporare +10°C: Capacitate 671 W | Consum electric 343 W | Curent 1,94 A | Eficiență 1,95 W/W
