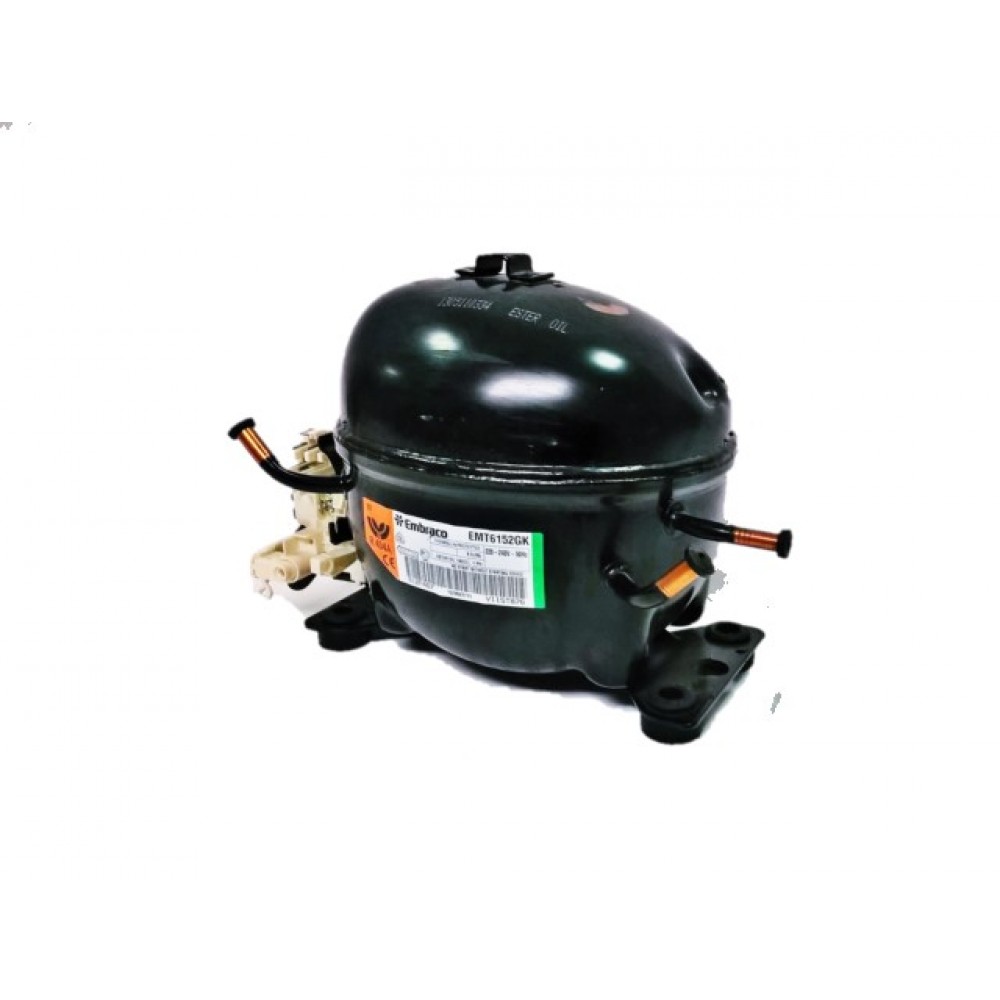

Compresor frigorific Embraco EMT6152GK

Descriere

Embraco EMT6152GK este un compresor hermetic cu piston din gama compactă a producătorului, conceput special pentru aplicații comerciale de temperatură medie și ridicată (MBP/HBP – Medium/High Back Pressure). Acesta utilizează agentul frigorific ecologic R-404A (dar și R-507A / R-452A în anumite limite de compatibilitate) și este optim pentru o plajă largă de temperaturi de evaporare, cuprinse între -20°C și +10°C.

Echipat cu un motor de tip CSIR (Capacitor Start - Induction Run) și având un cuplu mare de pornire (HST – High Starting Torque), acest compresor este ideal pentru sisteme frigorifice care folosesc valve de expansiune termostatice (TXV) sau tuburi capilare, asigurând o pornire rapidă și fără efort chiar și în condiții de presiuni neegalizate.

Fișă Tehnică Detaliată

1. Date Generale și Electrice

• Model: EMT6152GK

• Cod ingineresc (BOM): 912DA67

• Tip compresor: Hermetic cu piston (Reciprocating)

• Tehnologie: ON/OFF (Viteză fixă)

• Aplicație: MBP/HBP (Temperaturi medii și ridicate: -20°C până la +10°C)

• Agent frigorific: R-404A

• Alimentare electrică: 220-240 V, 50 Hz, 1 fază

• Putere comercială: aprox. 1/4+ CP sau 1/3 CP (în funcție de regimul de lucru)

• Tip motor: CSIR (Capacitor Start - Induction Run)

• Cuplu de pornire: HST (High Starting Torque)

• Răcire compresor: Forțată, cu ventilator (Fan Cooling)

• Debit de aer necesar: 520 m³/h

• Dispozitiv de expansiune: Tub capilar sau Valvă de expansiune

• Rezistență înfășurare de pornire (la 25°C): 19,30 Ω

• Rezistență înfășurare de funcționare (la 25°C): 9,45 Ω

• Curent cu rotorul blocat (LRA): 10,4 A

2. Date Mecanice

• Capacitate cilindrică (Displacement): 5,20 cm³

• Tip de ulei: Ester (Polyolester)

• Vâscozitate ulei: ISO 22

• Cantitate de ulei: 180 ml

• Greutate netă: 7,8 kg

3. Componente Electrice și Conectori

• Condensator de pornire: 53-64 µF / 330 V

• Releu de pornire: MTRP-0029

• Protecție motor: Internă (T0060/G6)

• Înălțime compresor: 166 mm

• Conectori (Material & Dimensiuni):

  • Aspirație (Suction): Diametru interior 6,10 mm, înclinat la 42°, din cupru

  • Refulare (Discharge): Diametru interior 4,94 mm, formă dreaptă, din cupru

  • Proces (Service): Diametru interior 6,10 mm, înclinat la 42°, din cupru

Performanțe și Eficiență

Punct nominal (Standard EN12900 MBP - 50 Hz):

(Condiții de test: Evaporare -10°C, Condensare 45°C, Gaz de întoarcere 20°C, Fără subrăcire)

• Capacitate frigorifică: 336 W (sau 289 kcal/h)

• Consum de energie: 215 W

• Curent absorbit: 1,46 A

• Eficiență (COP): 1,56 W/W

• Debit de gaz: 9,28 kg/h

Punct nominal (Standard ASHRAE HBP32 - 50 Hz):

(Condiții de test: Evaporare +7,2°C, Condensare 54,4°C, Gaz de întoarcere 35°C, Lichid 46,1°C)

• Capacitate frigorifică: 656 W (echivalentul a 564 kcal/h sau 2238 Btu/h)

• Consum de energie: 295 W

• Curent absorbit: 1,74 A

• Eficiență (COP): 2,22 W/W

Curbe de performanță (Capacitate și consum conform standardului EN12900 MBP - 50 Hz):

1. La temperatura de condensare de 35°C (Condiții optime de funcționare)

• Temp. evaporare -20°C: Capacitate 247 W | Consum electric 168 W | Curent 1,30 A | Eficiență 1,47 W/W

• Temp. evaporare -10°C: Capacitate 403 W | Consum electric 194 W | Curent 1,39 A | Eficiență 2,07 W/W

• Temp. evaporare 0°C: Capacitate 602 W | Consum electric 218 W | Curent 1,48 A | Eficiență 2,77 W/W

• Temp. evaporare +10°C: Capacitate 845 W | Consum electric 238 W | Curent 1,55 A | Eficiență 3,55 W/W

2. La temperatura de condensare de 45°C (Condiții standard)

• Temp. evaporare -20°C: Capacitate 201 W | Consum electric 181 W | Curent 1,34 A | Eficiență 1,11 W/W

• Temp. evaporare -10°C: Capacitate 336 W | Consum electric 215 W | Curent 1,46 A | Eficiență 1,56 W/W

• Temp. evaporare 0°C: Capacitate 508 W | Consum electric 247 W | Curent 1,58 A | Eficiență 2,06 W/W

• Temp. evaporare +10°C: Capacitate 718 W | Consum electric 275 W | Curent 1,68 A | Eficiență 2,61 W/W

3. La temperatura de condensare de 55°C (Condiții calde / de vară)

• Temp. evaporare -15°C: Capacitate 207 W | Consum electric 212 W | Curent 1,45 A | Eficiență 0,98 W/W

• Temp. evaporare -10°C: Capacitate 269 W | Consum electric 234 W | Curent 1,53 A | Eficiență 1,15 W/W

• Temp. evaporare 0°C: Capacitate 414 W | Consum electric 275 W | Curent 1,68 A | Eficiență 1,50 W/W

• Temp. evaporare +10°C: Capacitate 591 W | Consum electric 313 W | Curent 1,82 A | Eficiență 1,89 W/W
